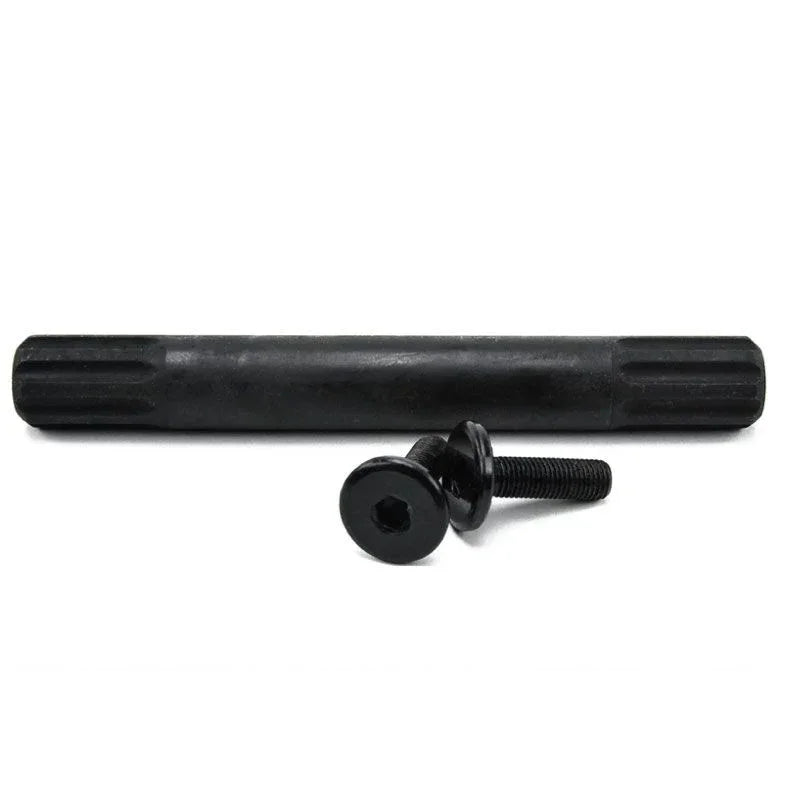

Axe de pédalier Mission BMX 8 cannelures M8
L'axe de pédalier Mission BMX 8 Spline est une pièce de remplacement destinée aux pédaliers BMX utilisant un axe de 19 mm à 8 cannelures. Fabriqué en Chromoly forgé à froid, il mesure 150 mm de long et utilise une visserie au filetage M8 x 1.0.
Il est notamment compatible avec les pédaliers Mission Transit et avec de nombreux autres pédaliers BMX utilisant le même standard 19 mm / 8 Spline.
Points forts
- Axe de pédalier BMX Mission
- Diamètre : 19 mm
- Standard : 8 cannelures / 8 Spline
- Longueur : 150 mm
- Construction en Chromoly
- Axe forgé à froid
- Filetage des vis : M8 x 1.0
- Compatible Mission Transit
- Compatible avec de nombreux pédaliers BMX 19 mm / 8 Spline
- Poids annoncé : environ 326 g
Caractéristiques techniques
| Caractéristique | Spécification |
|---|---|
| Marque | Mission BMX |
| Type | Axe de pédalier BMX |
| Matériau | Chromoly |
| Fabrication | Forgé à froid |
| Diamètre | 19 mm |
| Cannelures | 8 Spline / 8 cannelures |
| Longueur | 150 mm |
| Filetage des vis | M8 x 1.0 |
| Compatibilité principale | Mission Transit et pédaliers BMX 19 mm / 8 Spline compatibles |
| Poids | Environ 326 g / 11,5 oz |
Axe BMX 19 mm à 8 cannelures
Le Mission utilise le standard classique 19 mm / 8 Spline. Ses huit cannelures assurent la liaison entre l'axe et les deux manivelles d'un pédalier compatible.
Avant le remplacement, vérifiez impérativement le diamètre de l'axe et le nombre de cannelures. Un pédalier 19 mm / 48 Spline, 22 mm ou 24 mm n'est pas compatible avec cet axe.
Construction en Chromoly forgé à froid
L'axe est fabriqué en Chromoly forgé à froid. Mission utilise cette construction sur ses pédaliers Transit à 8 cannelures et propose cet axe comme pièce de remplacement.
Longueur de 150 mm
L'axe mesure 150 mm de longueur. Cette dimension doit être prise en compte lors du remplacement d'un axe existant afin de conserver un montage correct des manivelles, de la couronne et des entretoises.
Visserie M8 x 1.0
La visserie d'axe Mission compatible utilise un filetage M8 x 1.0. Ce pas de filetage doit être respecté lors du remplacement des vis.
Selon la génération du pédalier et de la visserie Mission, l'empreinte Allen peut différer. Les vis Mission classiques sont documentées avec une empreinte Allen de 6 mm, tandis que les vis Mission V3 utilisent une empreinte Allen de 8 mm.
Compatible Mission Transit
Mission développe cet axe comme pièce de remplacement pour ses pédaliers Transit. La version V3 est explicitement compatible avec les pédaliers Transit V2 et V3.
La version 8 Spline classique est également documentée avec les Mission Transit, Mission Triumph et Kink Ridge.
Compatibilité avec d'autres pédaliers 8 Spline
Mission indique une compatibilité avec de nombreux autres pédaliers à 8 cannelures. Cette compatibilité ne doit toutefois pas être considérée comme universelle.
Avant le montage sur un pédalier d'une autre marque, contrôlez le diamètre de 19 mm, les 8 cannelures, la longueur nécessaire de 150 mm ainsi que la visserie et l'enfoncement des manivelles.
Attention aux axes Mission 48 Spline
Mission commercialise également un axe de pédalier 19 mm à 48 cannelures. Ce modèle est différent : il mesure 140 mm et ne doit pas être confondu avec l'axe 8 Spline de 150 mm présenté ici.
Conseil de l'équipe
Pour identifier votre axe avant commande, retirez une manivelle et vérifiez trois points : diamètre 19 mm, 8 cannelures et longueur d'axe compatible avec votre montage. Vérifiez également que la visserie utilisée correspond au filetage M8 x 1.0.
Lors du remontage, contrôlez l'engagement correct des manivelles sur les cannelures et utilisez les entretoises adaptées à votre boîtier de pédalier. Respectez les recommandations de serrage du fabricant.
